On est un matin pressé, la télécommande ne déclenche plus rien, et toutes les portes restent verrouillées. Avant de penser à un problème de carte ou de batterie déchargée, le fusible du verrouillage centralisé mérite d’être vérifié en premier. Ce petit composant protège le circuit de la fermeture centralisée contre les surtensions, et quand il lâche, le système entier devient muet. Localiser le bon fusible et le remplacer prend rarement plus de dix minutes, à condition de savoir où chercher.
Fusible de centralisation introuvable : quand le schéma ne correspond pas à la réalité
On commence souvent par ouvrir le couvercle de la boîte à fusibles en s’attendant à trouver un emplacement clairement étiqueté. Sur certains véhicules récents, la position théorique du fusible de centralisation est bien indiquée sur le schéma, mais l’emplacement physique est vide. C’est le cas documenté sur plusieurs Ford Focus 3 autour de 2010, où la position 38 est notée pour la centralisation sans qu’aucun fusible n’y soit installé.
A lire aussi : Comment réussir les démarches sur ecandidat Avignon pour déposer votre dossier de candidature
L’explication tient à l’évolution des architectures électroniques. Sur de nombreux modèles récents, le fusible de centralisation n’est plus un composant dédié mais une fonction intégrée au module BSI ou BCM. Ce calculateur gère simultanément l’éclairage, les essuie-glaces, les vitres électriques et le verrouillage. Quand on tombe sur un emplacement vide, la centralisation passe donc par ce module, et le diagnostic change complètement.
Avant de chercher partout, on peut consulter le fusible du verrouillage centralisé sur Carfully pour identifier le type de protection utilisé selon la marque et le modèle. Cette vérification évite de perdre du temps sur un fusible qui n’existe tout simplement pas dans la configuration de votre véhicule.
A lire également : Les meilleurs outils pour suivre et améliorer le référencement naturel de votre site web
Repérer le bon fusible dans la boîte à fusibles de votre voiture
Sur les véhicules qui utilisent encore un fusible physique pour le verrouillage centralisé, deux emplacements principaux existent : la boîte à fusibles d’habitacle (sous le tableau de bord, souvent côté conducteur derrière un cache) et la boîte dans le compartiment moteur.
Étiquetage courant selon les constructeurs
Le fusible de centralisation porte rarement la mention « verrouillage centralisé » en toutes lettres. Sur plusieurs Toyota Yaris récentes, on le retrouve sous les étiquettes DOOR, LOCK ou C/D LOCK dans la boîte d’habitacle, généralement accessible sous le volant. Cette convention d’étiquetage permet de le repérer même sans le manuel du propriétaire sous la main.
Pour les véhicules d’autres marques, les appellations varient. Voici les étiquettes les plus fréquentes à chercher sur le couvercle de la boîte à fusibles :
- DOOR ou DOOR LOCK : étiquetage courant sur les modèles japonais et coréens, couvre le circuit de verrouillage des portières
- C/D LOCK ou CENTRAL LOCK : désignation directe de la centralisation, fréquente chez Toyota et certains modèles européens
- BCM ou BSI suivi d’un numéro : sur les véhicules français notamment, le fusible alimente le boîtier de servitude intelligent qui gère la centralisation parmi d’autres fonctions
Quand le manuel a disparu
Sans documentation constructeur, on peut souvent retrouver le schéma gravé ou imprimé sur l’intérieur du couvercle de la boîte à fusibles. Si ce schéma est illisible ou absent, une recherche avec la référence exacte du modèle et l’année donne généralement accès aux diagrammes. Les retours terrain montrent toutefois que ces schémas publics ne sont pas toujours alignés avec la configuration réelle du véhicule, surtout sur les séries produites en fin de cycle.
Tester et remplacer le fusible de verrouillage centralisé
On a trouvé le fusible suspect. La tentation est de le regarder par transparence pour voir si le filament est coupé, puis de le remettre en place s’il semble intact. Cette méthode visuelle n’est pas fiable.
Pourquoi le contrôle visuel ne suffit pas

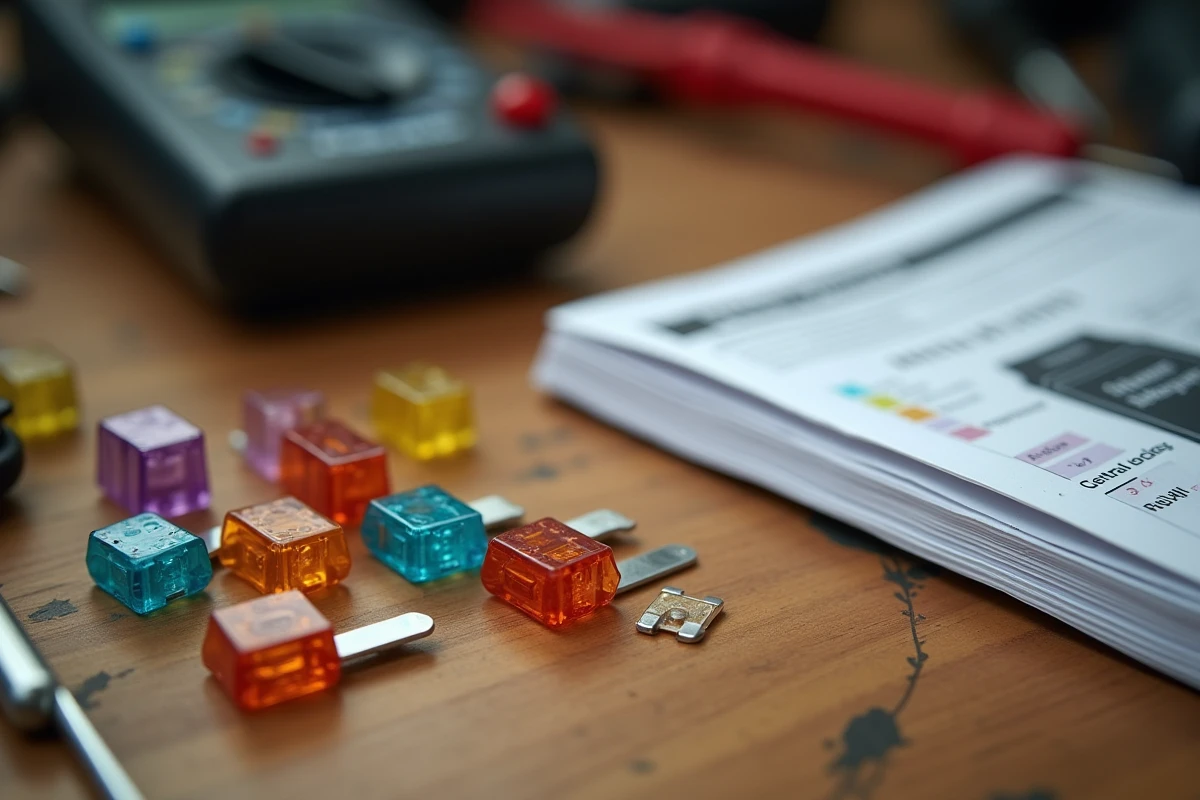

Un fusible peut paraître intact à l’œil nu tout en étant coupé, surtout dans les calibres mini ou micro utilisés sur les véhicules modernes. Le filament est si fin qu’une rupture partielle reste invisible sans grossissement. Les guides de diagnostic récents recommandent systématiquement le test au multimètre en mode continuité : on place une pointe sur chaque borne du fusible, et si l’appareil ne bipe pas, le fusible est grillé.
Procédure de remplacement
Le remplacement lui-même est simple, mais quelques erreurs courantes méritent d’être évitées. Voici la marche à suivre :
- Couper le contact et retirer la clé du Neiman (ou la carte si le véhicule est en mode keyless) avant toute manipulation dans la boîte à fusibles
- Extraire le fusible avec la pince en plastique fournie dans la boîte à fusibles, jamais avec une pince métallique qui risque de créer un court-circuit
- Remplacer impérativement par un fusible du même ampérage : un calibre supérieur ne protégerait plus le circuit et pourrait endommager le module de centralisation ou le câblage
- Tester immédiatement le verrouillage avec la télécommande et avec le bouton intérieur pour vérifier que toutes les portes répondent
Fusible neuf et centralisation toujours en panne : pistes à explorer
Si le fusible de remplacement grille immédiatement ou si la centralisation ne réagit toujours pas après le changement, le fusible n’est probablement pas la cause mais le symptôme. Un fusible qui saute à répétition signale un court-circuit en aval, souvent dans le faisceau de câbles d’une portière (les passages de câbles dans les charnières s’usent avec le temps) ou dans un actionneur de serrure bloqué.
Avant d’aller plus loin, on vérifie deux choses rapides : l’état de la pile de la télécommande (une pile faible envoie un signal trop faible pour déclencher le récepteur) et la tension de la batterie du véhicule. Une batterie en dessous de son seuil nominal peut empêcher le module BSI/BCM de fonctionner correctement, ce qui mime exactement les symptômes d’un fusible grillé.
Les retours varient sur ce point, mais sur certains modèles, un simple débranchement de la batterie pendant quelques minutes suffit à réinitialiser le module électronique et à restaurer le fonctionnement de la centralisation. Si rien ne change après ces vérifications, le diagnostic passe par un outil de lecture des codes défaut branché sur la prise OBD du véhicule, ce qui pointe précisément vers le composant défaillant.
Le fusible de centralisation reste le premier élément à contrôler face à un verrouillage centralisé muet. Son remplacement ne coûte presque rien et ne prend que quelques minutes. Mais quand le problème persiste, la piste électronique (module BSI, câblage de portière, actionneur) demande un outillage adapté et, dans la plupart des cas, l’intervention d’un professionnel de l’électricité automobile.
